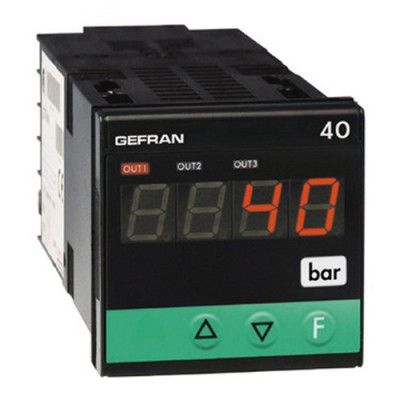

Gefran 40B-48
Varianten

40B-48 indicator alarmunit voor mV/V of mA signalen

Deze digitale paneelmeter met grenswaardecontact (alarmunit) is geschikt voor het weergeven van druk, kracht of positie komende van rekstrooksensoren.

Het analoge ingangssignaal kan worden geschaald naar een eigen uitlezing.

De (geschaalde)uitlezing op het display kan optioneel weer uitgestuurd worden via een analoog uitgangsignaal (retransmissieuitgang).

Tevens zijn grenswaarden te bewaken via ingebouwde relais met configureerbare schakelfunctie hoog/laag/absoluut, relatief, of symmetrisch.
Ook is een “and/or” verband tussen de grenswaarden instelbaar.

Specificaties:

  • Afmetingen 48x48x99 mm
  • Nauwkeurigheid 0,2% ± 1 digit
  • Decimale punt configureerbaar (1 digit in max. bereik)
  • Configuratie via frontpaneel of PC (seriële poort)
  • Ingang configureerbaar voor
    - strain-gauge (rekstrooksensor) mV/V
  • Meetbereik -1999 / 9999
  • Beschermklasse IP65
  • Display LED rood, 4 digits (10 mm)
  • Transmittervoeding 10 Vdc voor strain-gauge (rekstrooksensor, max 120 mA)
  • Alarmuitgangen: 2 relais, NO contacten, 5A/250Vac, cos ? = 1;
    1 x digitaal 24Vdc, 1 x triac 20-240Vac;schakelfunctie configureerbaar, controle via rode LED
  • Retransmissieuitgang: analoog (4-20 mA)
  • Digitale ingang PNP / NPN functie configureerbaar
  • Voeding 11-27 Vac/dc of 100-240 Vac/dc
40B-48-4-10-RR-0-0-1

Alarm unit with pressure, force and displacement…

Meer informatie
40B-48-4-10-RR-R-0-1

Alarm unit with pressure, force and displacement… 4 digits; transm.PS 10Vdc; 3 relays

Meer informatie
40B-48-4-01-RR-0-0-1

Alarm unit with pressure, force and displacement… 1,2 Vdc for pot.meter ; 2 x relay

Meer informatie
40B-48-4-01-RR-0-0-0

Alarm unit with pressure, force and displacement… 1,2 Vdc for pot.meter ; 2 x relay ; 20...27Vac/dc

Meer informatie
Gefran 40B-48-4-10-RR-0-2-1

Alarm unit 48x48 with pressure, force and… 2 relays; 10 Vdc transm supply; 4-20 mA…

Meer informatie
Gefran 40B-48-4-10-RR-0-0-0

Alarm unit with pressure, force and displacement… 2 x relay ; 20...27Vac/dc

Meer informatie
