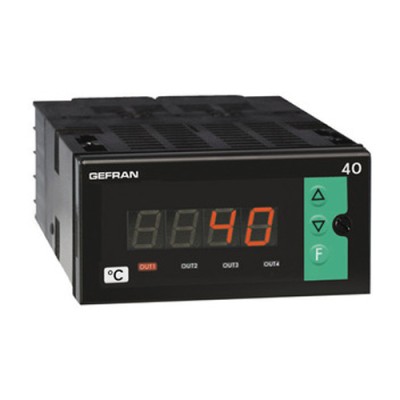

Gefran 40T-96 universele indicator/alarmunit
Varianten

40T-96 universele indicator/alarmunit

Deze digitale paneelmeter met grenswaardecontact (alarmunit)  en universele meetingang is geschikt voor het weergeven van temperatuursensoren of van sensoren met lineair analoog uitgang signaal in stroom of spanning.

Elk van de analoge ingangssignalen kan worden geschaald naar een eigen uitlezing.

De (geschaalde)uitlezing op het display kan optioneel weer uitgestuurd worden via een analoog uitgangsignaal (retransmissieuitgang).

Tevens zijn grenswaarden te bewaken via ingebouwde relais met configureerbare schakelfunctie hoog/laag/absoluut, relatief, of symmetrisch. Ook is een and/or verband tussen de grenswaarden instelbaar.
 De (geschaalde)uitlezing op het display kan optioneel weer uitgestuurd worden via een analoog uitgangsignaal (retransmissieuitgang).

Specificaties:

Afmetingen 96x48x105 mm

Display LED rood, 4 digits (14 mm)

Meetbereik -1999 / 9999, decimale punt vrij configureerbaar

Nauwkeurigheid 0,2% ± 1 digit

Configuratie via frontpaneel

Ingang geschikt voor: thermokoppel type J, K, R, S, T,B, E, N, L GOST, U, G, D, C
Pt100 2- of 3 draads
NTC/PTC
analoge signalen 1V, 5V, 10V, 60mV, 0(4)-20mA, potentiometer 1,2V >100?

Beschermklasse IP65

Transmittervoeding 1,2 Vdc (tbv potentiometer) of 15 Vdc of 24 Vdc, 50 mA

Alarmuitgangen: 2 / 3 / 4 relais, NO (NC), 5A/250Vac, cos ? = 1
1 x digitaal 24Vdc, 1 x triac 20-240Vac; schakelfunctie configureerbaar, controle via rode LED

Retransmissieuitgang: analoog (0-10 V / 4-20 mA)

Digitale ingang PNP / NPN functie configureerbaar

Digitale communicatie RS485 Modbus RTU

Voeding 11-27 Vac/dc of 100-240 Vac/dc
